CAD2004三维制图详细操作流程
时间：2025-09-21 12:00:12
来源：天岳游戏网
作者：佚名
CAD作为专业制图软件的代表，其三维建模功能为设计工作提供了强大支持。针对CAD2004版本的三维制图需求，本文将系统讲解具体操作方法，帮助用户快速掌握三维建模技巧。
CAD2004三维建模实施步骤

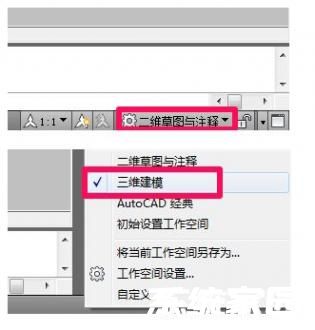

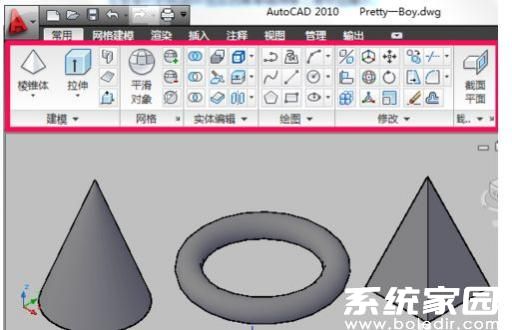

步骤一：启动软件后需切换工作界面。在界面右下角定位"二维草图与注释"下拉菜单，从选项列表中选择"三维建模"模式。此操作将激活三维建模专用工具栏，界面布局会同步调整为更适合三维操作的功能区分布。
步骤二：视图设置是三维建模的重要环节。通过顶部菜单栏进入"视图"选项，在三维视图子菜单中选择"西南等轴测"投影模式。该视角可同时展示物体的三个维度特征，建议搭配动态观察工具实时调整观察角度。

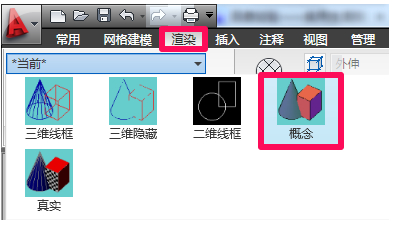

步骤三：为提高模型辨识度，建议开启渲染预览功能。在菜单栏"渲染"选项中选用"概念"显示模式，该模式会自动赋予模型不同面差异化着色，同时增强材质质感表现，便于直观检查模型结构完整性。
步骤四：核心建模阶段需灵活运用建模工具组。工具栏中的基本几何体创建工具（如长方体、圆柱体）适合构建简单形体，复杂造型建议使用拉伸命令配合二维草图。重点掌握坐标输入法精确定位，配合UCS坐标系调整可提升建模效率。
三维建模过程中需注意定期保存工作进度，建议创建多个视图窗口同步观察模型不同角度。对于曲面建模需求，可尝试使用旋转、放样等进阶命令。完成基础模型后，通过"视觉样式管理器"可进一步调整线框显示和着色效果，为后续的渲染输出做好准备。
掌握CAD2004三维制图技术需要理论与实践相结合，建议从简单几何体开始练习，逐步过渡到组合体建模。操作时注意命令行的参数提示，合理运用对象捕捉功能保证建模精度。随着操作熟练度提升，可尝试创建更复杂的三维机械零件或建筑模型。
