Saturn PCB设计参数计算工具详解
- 版本：v7.0.6
- 类别：应用工具
- 大小：10.00MB
- 时间：2025-07-02 12:32:17
软件介绍
Saturn PCB设计工具作为专业电子工程师的得力助手，凭借其精准的参数计算功能在行业内广受好评。该工具采用直观的操作界面与模块化设计理念，支持多维度PCB参数分析，有效提升硬件开发效率。
核心功能解析

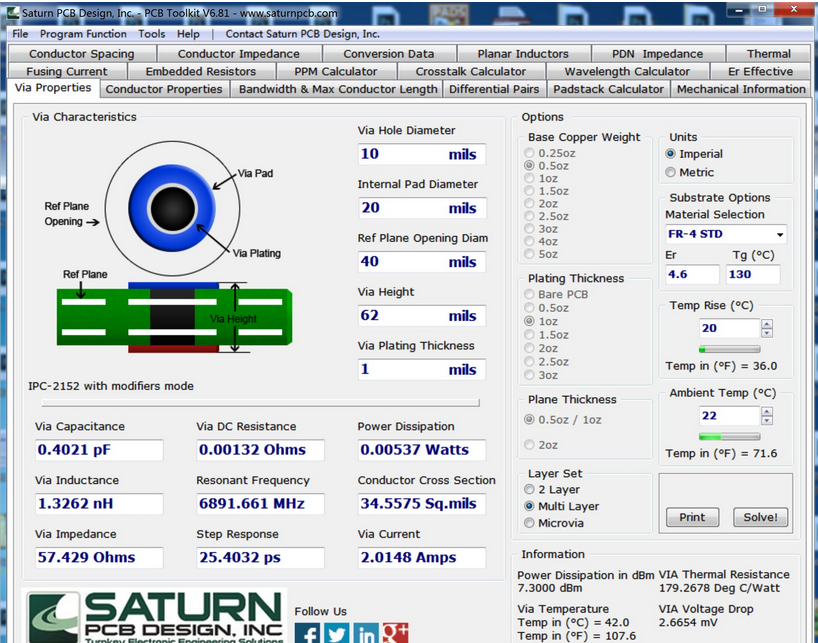

这款工具集成23项专业计算模块，包含平面电感量测算、供电系统阻抗分析、热阻值评估等关键功能。通过智能算法可快速得出过孔寄生电容、导线载流量、介质层有效介电常数等核心数据，其独特的串扰预测模型能精确评估导体间距与信号完整性的关联关系。
特色功能展示
工具内置五大几何电感计算模型，支持方形、六边形、圆形等不同平面结构的电感量测算。电力传输模块采用动态阻抗匹配技术，可自动生成PDN目标阻抗曲线。热管理单元通过三维热传导模型，准确预测元器件在不同工况下的结温变化。
操作流程说明
软件安装包采用智能识别技术，支持自定义存储路径与自动环境配置。首次启动时可选择公制/英制单位体系，材料数据库预置FR-4、Rogers等8种常见基板参数，用户亦可创建专属材料库。
实用技巧分享
在进行高频电路设计时，建议开启介电常数补偿模式，系统将根据信号频率自动修正介质参数。多层板设计中可利用叠层优化器自动生成最佳层压方案，配合温度场模拟功能可提前发现潜在热失效风险。
典型应用场景
1. 高速数字电路阻抗匹配设计
2. 大功率电源模块热仿真
3. 射频电路寄生参数提取
4. 柔性电路板结构优化
用户真实反馈
电路设计老杨： "温升预测功能帮我们团队缩短了30%的测试周期"
硬件工程师小薇： "电感计算模块的精度完全达到商用级要求"
PCB制程张工： "阻抗匹配建议使产品良率提升明显"
研发主管陈先生： "自动生成报告功能大幅提升文档整理效率"
技术答疑专区

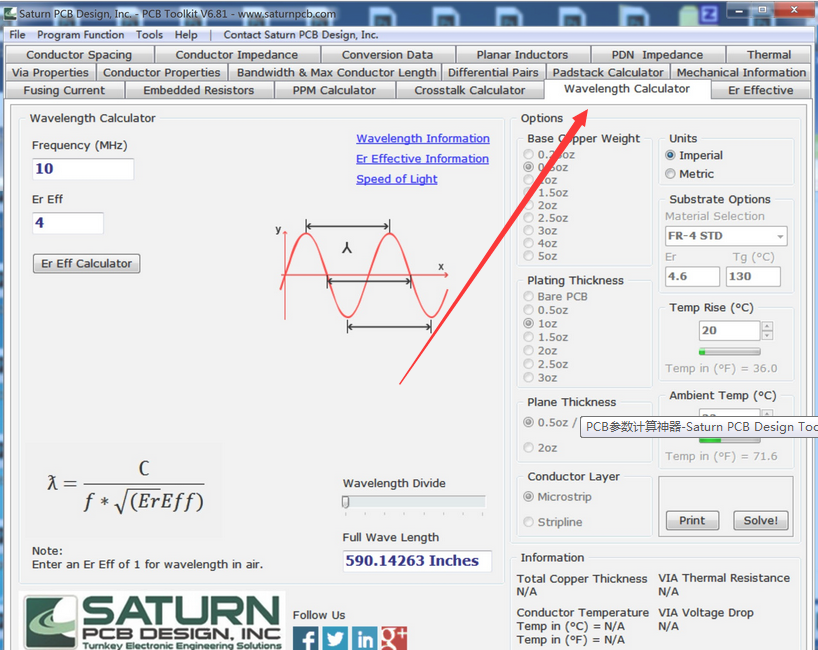

针对波长计算功能的使用，可通过参数输入面板设置信号频率与传播介质类型，系统将自动绘制波长-频率特性曲线，并标注四分之一波长关键点。
